Gamma System

Der reaktive Rand (oder Schaltleiste) ist eine Sicherheitskomponente, die benutzt wird, um die Gefahr von Quetschung bzw. Scherung durch Schiebetüren, bewegliche Trennwände, automatisch bewegliche Schutzeinrichtungen, elektrische Tore usw. auszuschließen.

VORMONTIERTER REAKTIVER RAND

(Standardlösung mit Länge nach Kundenwunsch. Der Rand wird mit vormontiertem Aluminiumsensor und Halterung geliefert).

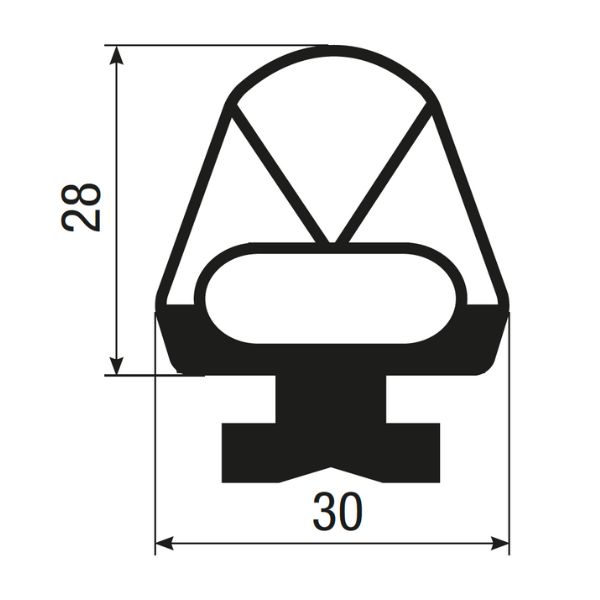

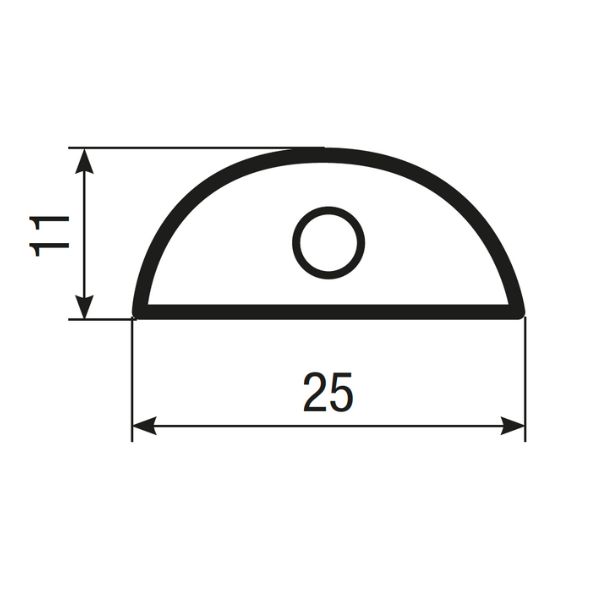

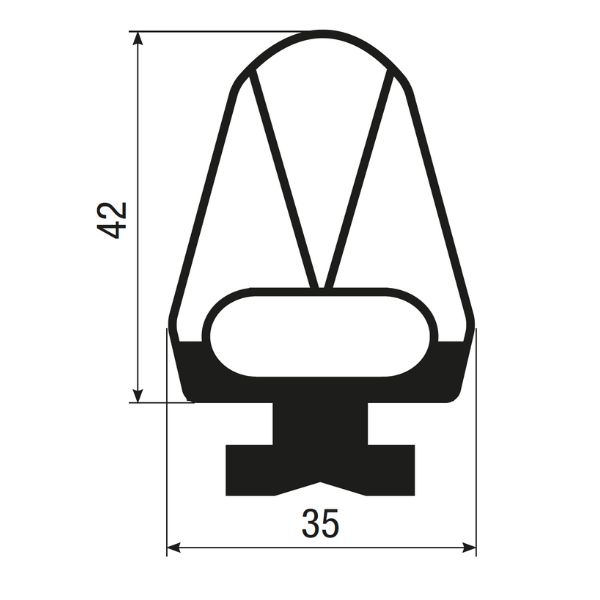

Die reaktiven Ränder bestehen aus einem PVC-Profil mit einem inneren Sensor, bestehend aus zwei leitende Lamellen, die durch einen nichtleitenden Teil getrennt sind.

Wenn der Rand gedrückt wird, kommen die beiden Lamellen (Sensor) in Kontakt und schließen den Kreis.

Die Zustandsänderung des inneren Sensors (von NO zu NC) wird von der Steuerungseinheit (die „Kontrollvorrichtung“) verarbeitet, welche ein Signal zum Maschinenstopp sendet und somit die Gefahrensituation beseitigt.

VORMONTIERTE ELEKTRISCH LEITENDER RAND ODER „DO-IT-YOURSELF“

(Zuschnitt und Montage des Zubehörs durch den Kunden/Installateur)

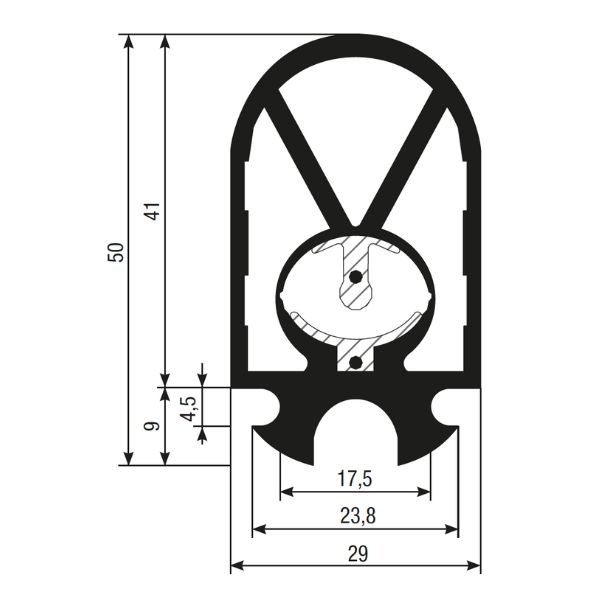

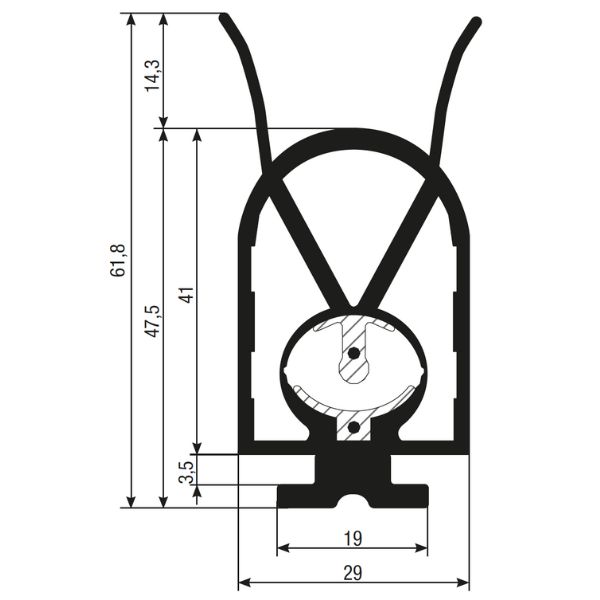

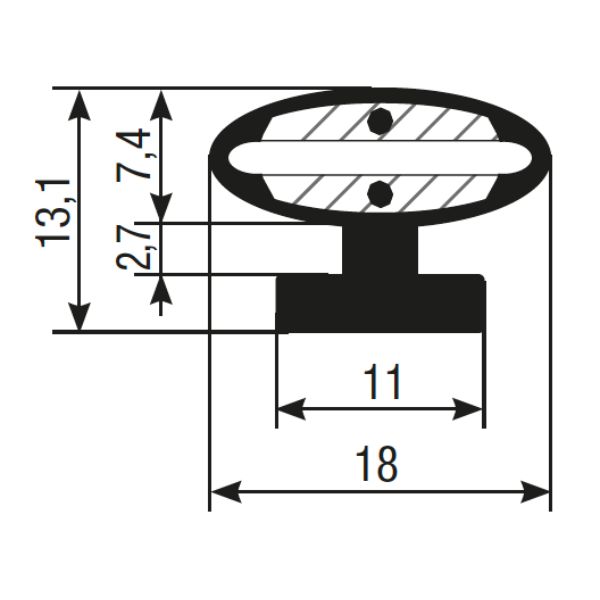

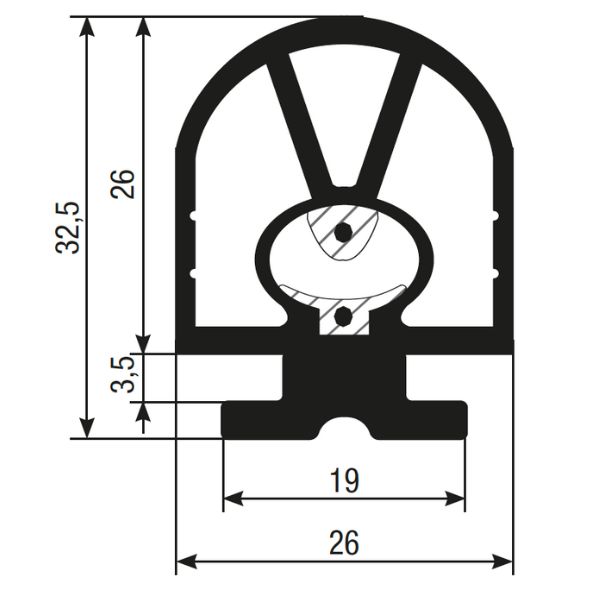

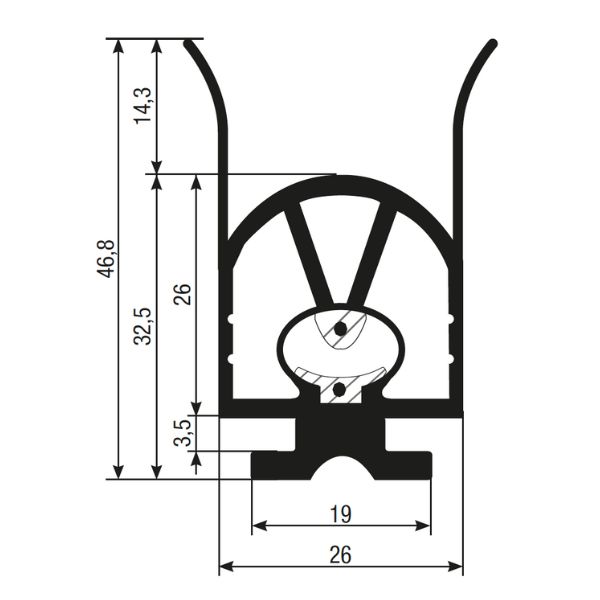

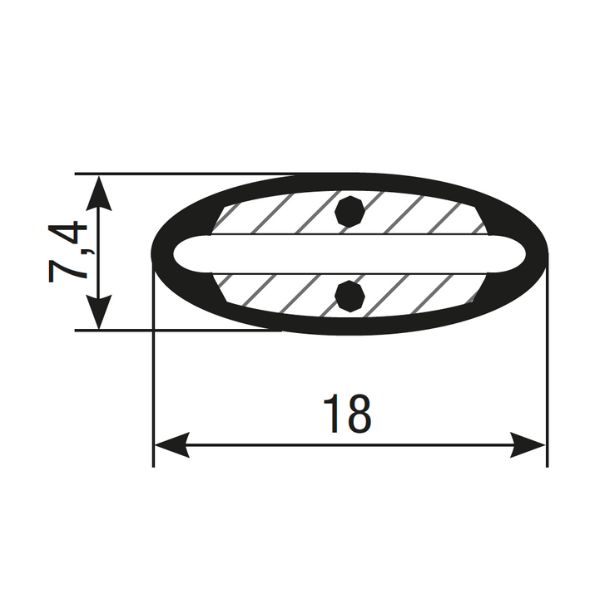

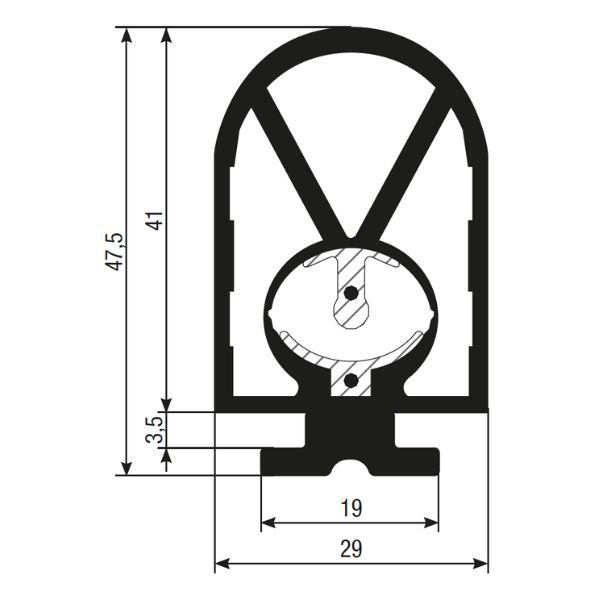

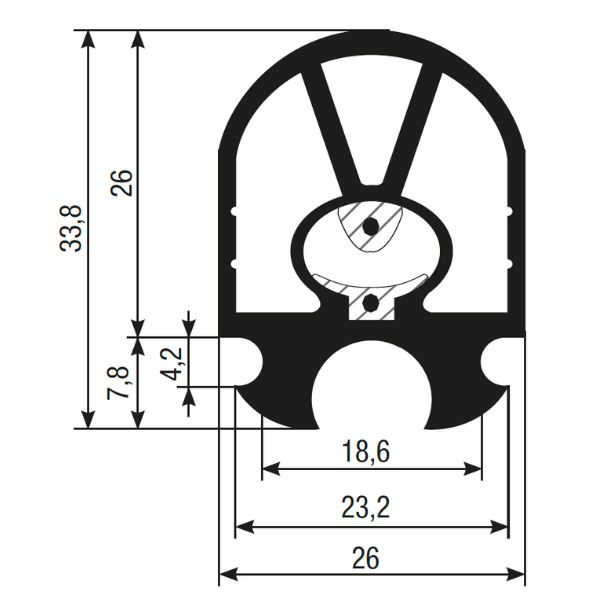

Der Rand besteht aus einem thermoplastischen TPE-Profil bestehend aus zwei Teilen aus innen koextrudierten, leitfähigen Kunststoff (Sensor) und zwei Kupferdrähten, die zur Stabilisierung des Kontaktwiderstands über die gesamte Länge der Leiste dienen.

Besonders geeignet für externen Einsatz, bei jeder Umwelt und Temperatur (-15 bis +55°C).

Es kann als "Do-it-yourself"-Lösung mit einer Reihe von Zubehörteilen geliefert werden, die es dem Kunden/Installateur ermöglichen, den Rand herzustellen, wenn die Maschine/das System fertig ist. Bei der Lieferung kann der reaktive Rand bereits nach Maß geschnitten, montiert und komplett mit dem gesamten Zubehör geliefert werden.

Die Versorgung des Systems erfolgt durch Zweidraht-Stromkabel 2x0,35 mm2 CEI 20-22 mit druckgepresstem Nadelstecker, so dass ein leichter Anschluss in den beiden Kammern mit dem Kupferkabel möglich ist.

Standard-Kabellänge 3 m..

Der Stromkreis wird mit einem Nadelstecker geschlossen, mit elektrischem Widerstand 8,2kOhm.

Die Enden des Randes sind mit speziellen Stopfen versiegelt: Durch einen Spezialkleber wird die Wasserdichtheit erhöht.
Der Standardausgang des Versorgungskabels befindet sich am Ende des Profils.

Wenn der Ausgang seitlich oder unten ist: bei der Bestellung angeben.
Für die “Do-it-yourself”-Lösung erfolgt der Kabelausgang durch Bohren der Kabelführung im Endverschluss.

ALLE RÄNDER WERDEN IN ROLLEN VON 25 UND 100 METERN GELIEFERT
